3D-модели скрытых дверей и перегородок: GLB, FBX, OBJ, IFC4 (BIM), DXF — скачать бесплатно
Здесь собраны 3D-модели дверей Invisible Doors — скрытых дверей (дверей-невидимок) на алюминиевом коробе — и 3D-модели межкомнатных перегородок того же производства: 318 готовых конфигураций (все схемы, цвета профиля, рисунки и стёкла) плюс конструктор под любой проём. Всё бесплатно и без регистрации: готовые файлы скачиваются прямо с этой страницы, а модель под свой размер и отделку собирается в онлайн-конструкторе. Форматы: GLB (glTF), FBX, OBJ, DAE, IFC4 для BIM-программ (Archicad, Revit, Renga) и DXF-чертёж проёма (открывается в AutoCAD и любой САПР вместо DWG). Подходит для 3ds Max, SketchUp, Blender, Cinema 4D, Archicad, Revit и веб-визуализаторов.
В каждом эталонном файле двери: полотно, скрытый алюминиевый короб, петли и ручка в размере 800 × 2000 мм, правое открывание. Модели сняты с тех же цифровых двойников, по которым работает наш 3D-конструктор, поэтому геометрия совпадает с продуктом, который приедет на объект.
Модель по описанию или фото. Попросите ChatGPT, Claude или Алису: «нужна такая перегородка, проём 2400×2700, файл для Archicad» и приложите фото — ассистент по инструкции для ИИ-ассистентов подберёт модель Invisible Doors, соберёт её в вашем размере и даст ссылки на IFC (Archicad, Revit), GLB и ZIP вместе с ценой.
Три способа получить модель
- Скачать готовый файл. Ниже на этой странице — 17 моделей дверей, у каждой две кнопки: GLB для визуализации и ZIP-комплект со всеми форматами. Прямой адрес файла устроен одинаково для всех моделей:
https://invisible-doors.ru/upload/3d-models/<модель>/invisible-doors-<модель>-800x2000.glbи…-800x2000-designer-package.zip, где<модель>— код из адреса карточки, напримерskrytaya-dver-shpon. Регистрация не нужна, ссылку можно отправлять заказчику или вставлять в проект. - Собрать свою дверь в конструкторе. Откройте invisible-doors.ru/konstruktor/ (или сразу нужную модель:
/konstruktor/?model=skrytaya-dver-shpon). Дальше по шагам: выбрать модель → задать ширину (600–900 мм, для двустворчатой до 2000 мм) и высоту (2000–3500 мм) → выбрать отделку отдельно для лицевой и обратной стороны (например, шпон с двух сторон, зеркало снаружи и покраска изнутри, эмаль RAL) → выбрать ручку и цвет фурнитуры → цена пересчитывается сразу, по тому же прайсу, что и у менеджера → кнопка «Скачать файлы» отдаёт ZIP с GLB, FBX, OBJ, DAE, IFC4, DXF, текстурами и инструкцией. Перед первым скачиванием из конструктора попросим войти по почте — один раз на браузер; готовые файлы с этой страницы отдаются без этого. - Перегородки. У межкомнатных перегородок свой конструктор на каждой странице раздела invisible-doors.ru/peregorodki/: выбираете систему (распашная, раздвижная вдоль стены, раздвижная в проёме, каскадная, в пенал, подвесная, глухая), число створок, размеры, цвет профиля (RAL или золото) и заполнение — рядом с 3D считается цена и появляется блок «Файлы для дизайнера» с кнопкой «Скачать все файлы». В ZIP: GLB, FBX, OBJ + MTL, DAE, IFC4, DXF, SVG-схемы, текстуры и конфигурация выбранной перегородки. Подробнее — в разделе «Перегородки» ниже.
Для ИИ-агентов и программ: любую дверь или перегородку можно получить одним запросом, без браузера и регистрации — https://invisible-doors.ru/api3d/door?model=skrytaya-dver-shpon&finish=woodstock-duna-605s&widthMm=900&heightMm=2400&opening=left-in&backMaterial=ral&backColor=RAL9005&wait=110 (шпон снаружи, эмаль RAL 9005 изнутри) или /api3d/partition?… для перегородок. В ответе — цена по прайсу, что именно собрано и ссылки на ZIP (GLB, FBX, OBJ, DAE, IFC4, DXF) и GLB. Коды моделей, отделок и цветов — /api3d/catalog, описание — /api3d/. Для ассистентов с поддержкой MCP (Claude, ChatGPT, Cursor) — MCP-сервер https://invisible-doors.ru/api3d/mcp: подбор модели, расчёт двери и перегородки, 3D-файлы и контакты для заказа как готовые инструменты.
Для ИИ-ассистентов и агентов: у любой страницы сайта есть Markdown-версия — добавьте .md к адресу без завершающего слеша (эта статья: /stati/612531.md); сводка по компании и ссылки — в /llms.txt. Прямые адреса файлов из списка ниже доступны без cookies и без авторизации. Машиночитаемый каталог всех моделей, отделок (коды RAL, HPL, породы шпона, декоры EGGER и Baijax), кромок, ручек и ссылок на файлы с контрольными суммами — /upload/3d-models/index.json; лицензия в машиночитаемом виде — LICENSE-RU.txt (она же лежит в каждом ZIP).
Что лежит в каждом комплекте
По каждой двери два файла:
- GLB — один файл с геометрией и материалами. Открывается в Blender, 3ds Max (через glTF-импорт), SketchUp 2021+, Cinema 4D, Unreal и Unity, а также в любом веб-просмотрщике 3D.
- ZIP-комплект для дизайнера — тот же GLB плюс FBX (3ds Max, Maya, Cinema 4D), OBJ (универсальный), DAE (SketchUp, Archicad), IFC4 (BIM: Archicad, Revit, Renga), DXF с чертежом проёма (AutoCAD, план в любой САПР), папку текстур, скрипт импорта для Blender, описание материалов (materials.json) и инструкцию README-RU по импорту в Blender, 3ds Max, Archicad, SketchUp и Revit.
Единицы: GLB, DAE и IFC — метры, FBX, OBJ и DXF — миллиметры (в FBX единицы прописаны). Точка вставки — центр полотна по ширине на чистом полу, в лицевой плоскости стены; зазор 10 мм от пола уже заложен. Полотно, короб и фурнитура — отдельные объекты, а GLB содержит анимацию OpenClose: дверь можно открыть прямо в Blender или в веб-просмотрщике. Короб и полотно лежат в одной плоскости со стеной, как и положено скрытой двери.
3D-модели скрытых дверей — скачать бесплатно
Нажмите на название, чтобы открыть карточку двери с характеристиками и ценой. Размеры файлов указаны, чтобы вы понимали, что качаете.
Распашные скрытые двери
Классическая схема «дверь-невидимка»: алюминиевый короб под штукатурку, скрытые петли, полотно в одной плоскости со стеной. Все модели ниже — с полотном 55 мм, кроме Премиум (60 мм).
Скрытая дверь 60 мм Премиум

Усиленное полотно 60 мм, короб с штукатурной сеткой. Базовая модель для квартир и домов, в том числе с высокими проёмами.
Скачать GLB (2,5 МБ) · Скачать ZIP-комплект: GLB, FBX, OBJ, DAE, IFC4, DXF, текстуры (8,6 МБ)
Скрытая дверь 55 мм под покраску (Стандарт)

Полотно 55 мм в грунте под окраску в цвет стены. Самая массовая модель, по ней удобно проверять узел примыкания к стене и теневому плинтусу.
Скачать GLB (4,1 МБ) · Скачать ZIP-комплект: GLB, FBX, OBJ, DAE, IFC4, DXF, текстуры (11,5 МБ)
Скрытая дверь Шпон

Полотно 55 мм с натуральным шпоном. В модели — геометрия полотна и короба; текстуру породы назначаете в своём пакете.
Скачать GLB (1,4 МБ) · Скачать ZIP-комплект: GLB, FBX, OBJ, DAE, IFC4, DXF, текстуры (6,4 МБ)
Скрытая дверь в эмали (RAL / NCS)

Полотно 55 мм, окрашенное на производстве. Цвет в модели нейтральный — замените на нужный RAL в материале.
Скачать GLB (2,5 МБ) · Скачать ZIP-комплект: GLB, FBX, OBJ, DAE, IFC4, DXF, текстуры (8,8 МБ)
Скрытая дверь Зеркало

Полотно 55 мм с зеркальной накладкой на всю плоскость. Зеркальная сторона — отдельный материал, в рендере легко включить отражение.
Скачать GLB (0,4 МБ) · Скачать ZIP-комплект: GLB, FBX, OBJ, DAE, IFC4, DXF, текстуры (4,4 МБ)
Скрытая дверь EGGER

Полотно 55 мм с облицовкой декорами EGGER. Подходит для проектов, где дверь должна совпасть с декором мебели или стеновых панелей.
Скачать GLB (2,6 МБ) · Скачать ZIP-комплект: GLB, FBX, OBJ, DAE, IFC4, DXF, текстуры (8,6 МБ)
Скрытая дверь Бамбук (Baijax)

Полотно 55 мм с облицовкой из бамбука. Самый тяжёлый файл в наборе — в нём детальная геометрия облицовки.
Скачать GLB (14,6 МБ) · Скачать ZIP-комплект: GLB, FBX, OBJ, DAE, IFC4, DXF, текстуры (32,7 МБ)
Скрытая дверь под плитку / керамогранит

Полотно 55 мм под облицовку плиткой или керамогранитом заподлицо со стеной. В модели — основа полотна и короб; плитку кладёте своей.
Скачать GLB (1,2 МБ) · Скачать ZIP-комплект: GLB, FBX, OBJ, DAE, IFC4, DXF, текстуры (5,9 МБ)
Скрытая дверь HPL

Полотно 55 мм с влагостойким HPL-пластиком — для санузлов, кухонь и общественных помещений.
Скачать GLB (0,4 МБ) · Скачать ZIP-комплект: GLB, FBX, OBJ, DAE, IFC4, DXF, текстуры (4,2 МБ)

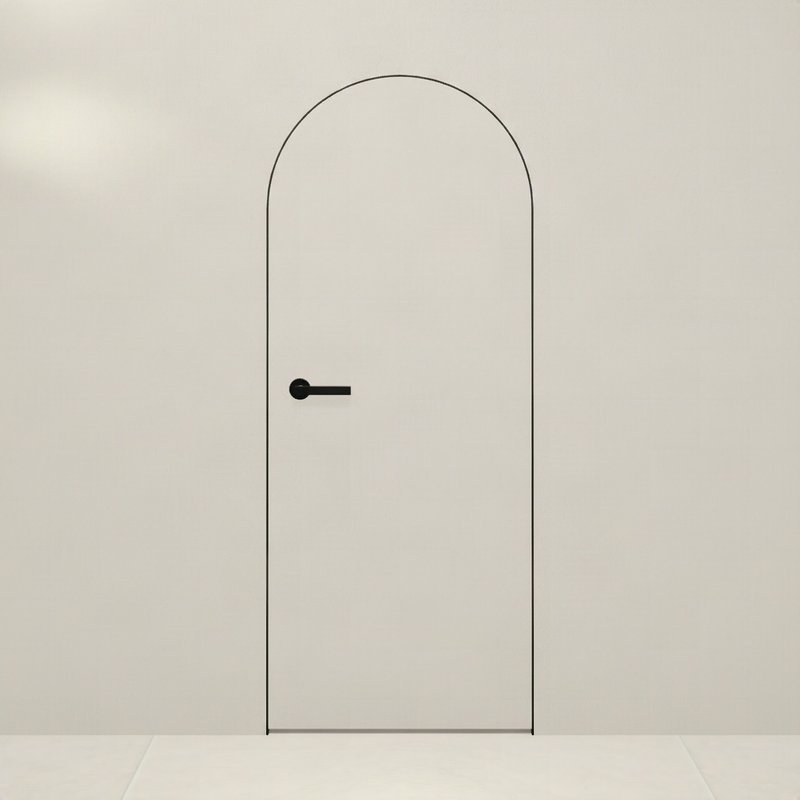

Скрытая арочная дверь

Полотно 55 мм с арочным верхом. Самый подробный ZIP в наборе — криволинейный короб и полотно.
Скачать GLB (3,4 МБ) · Скачать ZIP-комплект: GLB, FBX, OBJ, DAE, IFC4, DXF, текстуры (18,8 МБ)
Скрытая дверь Мансардная

Полотно 55 мм со скошенным верхом под наклонную стену мансарды. Под свой угол и проём файл пересобирается в конструкторе.
Скачать GLB (2,5 МБ) · Скачать ZIP-комплект: GLB, FBX, OBJ, DAE, IFC4, DXF, текстуры (8,7 МБ)

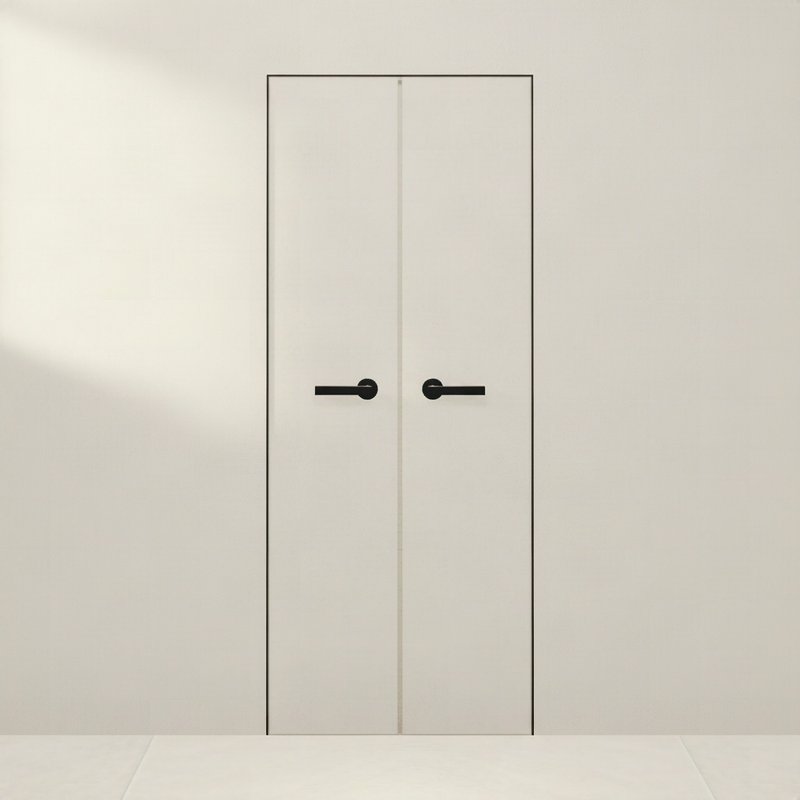

Двустворчатая скрытая дверь

Две створки 55 мм в одном коробе. Эталонный файл — на проём 800 × 2000 мм; рабочие ширины двустворчатых — от 1200 до 2000 мм.
Скачать GLB (2,4 МБ) · Скачать ZIP-комплект: GLB, FBX, OBJ, DAE, IFC4, DXF, текстуры (6,8 МБ)
Раздвижные системы
Полотно 40 мм уходит в стену или вдоль неё; короб и направляющая в модели есть.
Скрытая дверь MAGIC

Раздвижная система со скрытой направляющей — полотно идёт вдоль стены без видимого рельса.
Скачать GLB (2,3 МБ) · Скачать ZIP-комплект: GLB, FBX, OBJ, DAE, IFC4, DXF, текстуры (5,8 МБ)

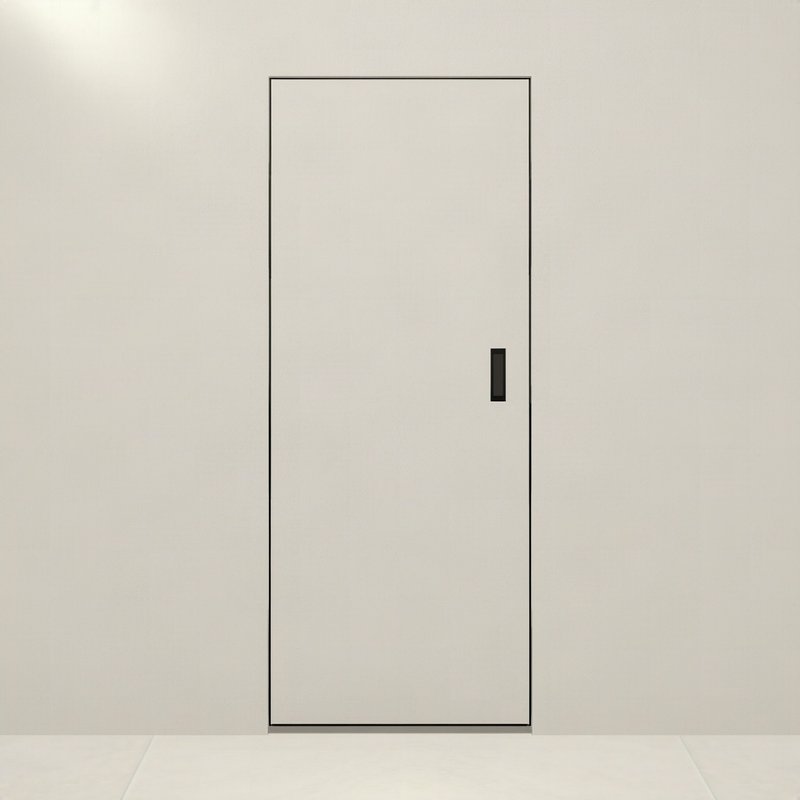

Скрытая система пенал

Полотно уходит в пенал внутри стены. Толщину стены под пенал проверяйте по чертежу проёма в ZIP.
Скачать GLB (2,3 МБ) · Скачать ZIP-комплект: GLB, FBX, OBJ, DAE, IFC4, DXF, текстуры (5,8 МБ)
Алюминиевые двери
Полотно 40 мм в алюминиевой рамке со стеклом; в GLB стекло — отдельный материал.

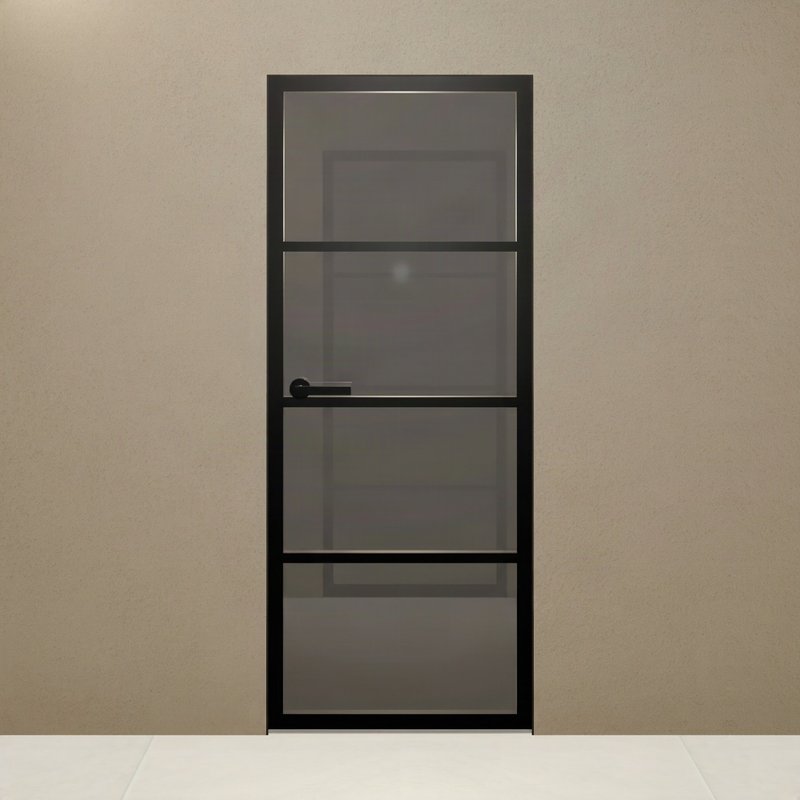

Алюминиевая дверь Slim

Тонкий алюминиевый профиль и остекление во всё полотно. Самый лёгкий файл в наборе.
Скачать GLB (0,1 МБ) · Скачать ZIP-комплект: GLB, FBX, OBJ, DAE, IFC4, DXF, текстуры (0,9 МБ)

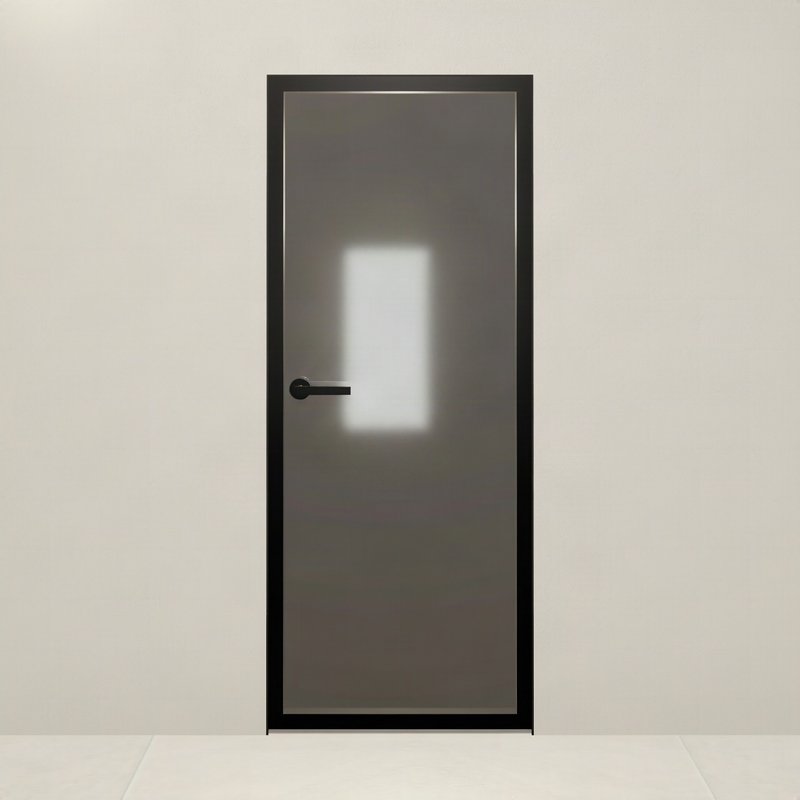

Алюминиевая дверь Pro

Усиленный профиль и остекление во всё полотно.
Скачать GLB (0,1 МБ) · Скачать ZIP-комплект: GLB, FBX, OBJ, DAE, IFC4, DXF, текстуры (1,2 МБ)
Противопожарная дверь

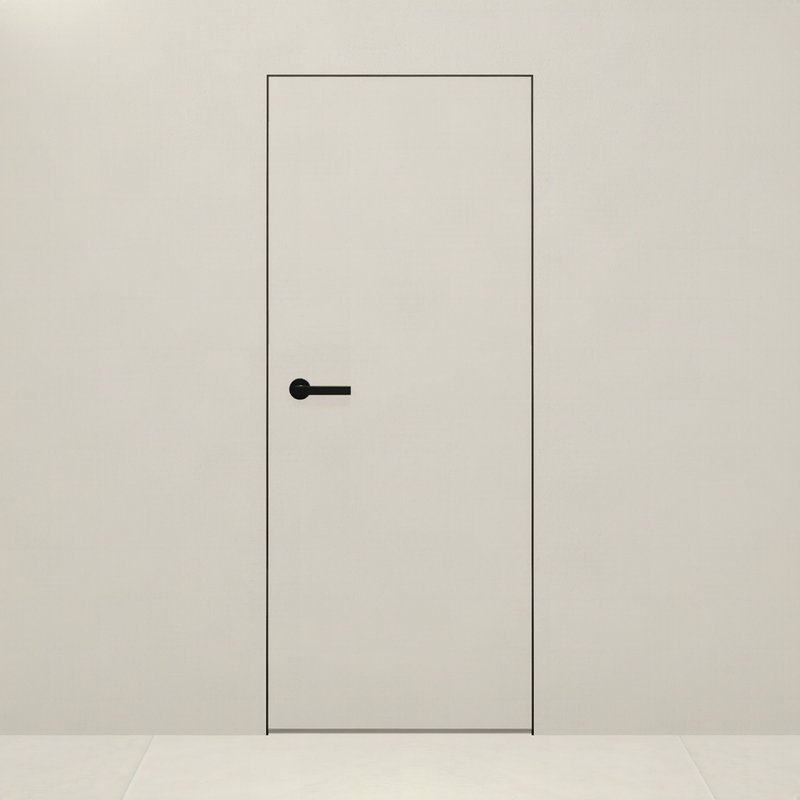

Противопожарная скрытая дверь EI60 / EIS60

Скрытая дверь с пределом огнестойкости EI60 / EIS60. В модели — полотно, короб и фурнитура противопожарного исполнения.
Скачать GLB (2,5 МБ) · Скачать ZIP-комплект: GLB, FBX, OBJ, DAE, IFC4, DXF, текстуры (8,5 МБ)
Перегородки: 3D-модели и чертежи
Перегородка всегда считается под проём — система, число и ширина створок, высота, профиль и стекло, — поэтому главный путь к её 3D-модели — конструктор на странице перегородки: собрали за минуту, скачали в тех же форматах, что и двери (GLB, FBX, OBJ, DAE, IFC4 для Archicad и Revit, DXF и SVG-схемы, PDF сечений профиля). Чтобы можно было начать без конструктора, мы выложили шесть эталонных комплектов — по одному на каждую систему открывания (семейство «Стеклянная LOFT», чёрный профиль, прозрачное стекло, стандартный проём):

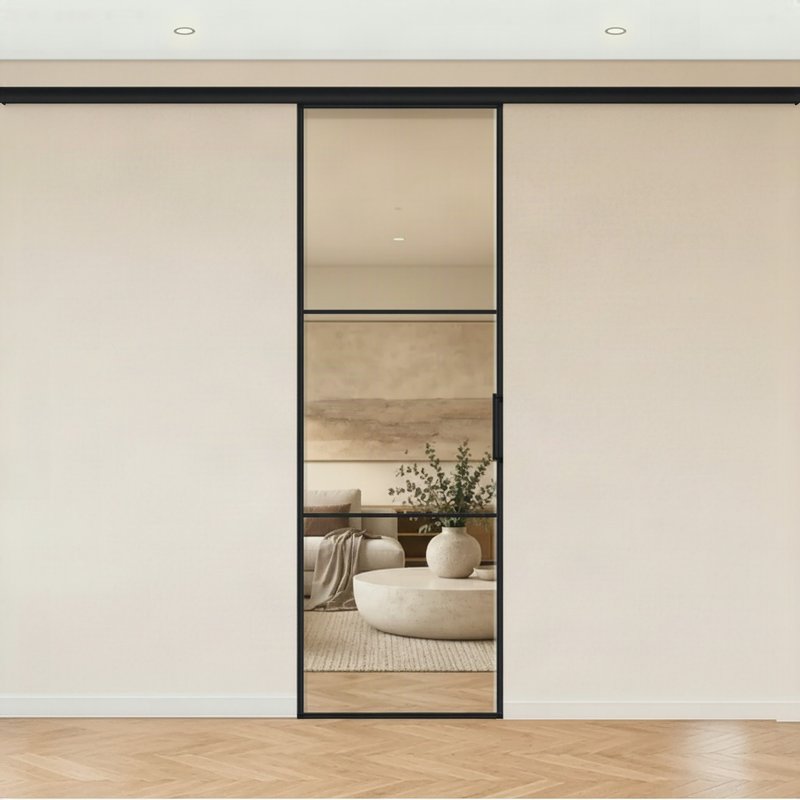

Раздвижная перегородка вдоль стены, 1 створка

Проём 775 × 2380 мм, схема «Одна створка, 1 трек», профиль чёрный, стекло М1 прозрачное. Цена этой конфигурации — от 71 846 ₽.
Скачать GLB (0,2 МБ) · Скачать ZIP-комплект: GLB, FBX, OBJ, DAE, IFC4, DXF, SVG-схемы, PDF профилей (5,2 МБ)

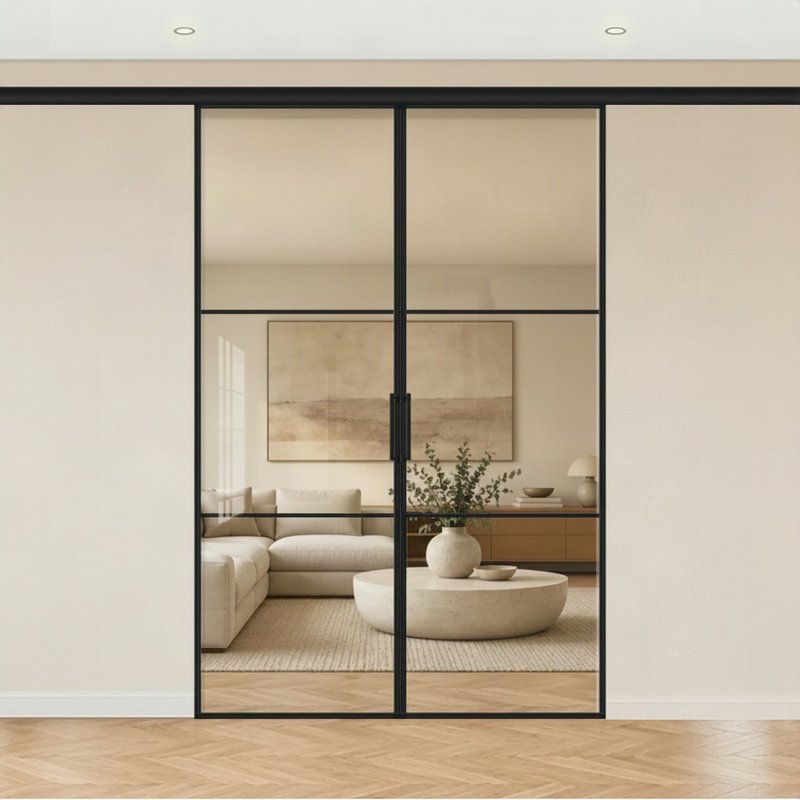

Раздвижная перегородка вдоль стены, 2 створки (синхро)

Проём 1550 × 2380 мм, схема «Синхро: две створки, 1 трек», профиль чёрный, стекло М1 прозрачное. Цена этой конфигурации — от 146 921 ₽.
Скачать GLB (0,4 МБ) · Скачать ZIP-комплект: GLB, FBX, OBJ, DAE, IFC4, DXF, SVG-схемы, PDF профилей (6,8 МБ)

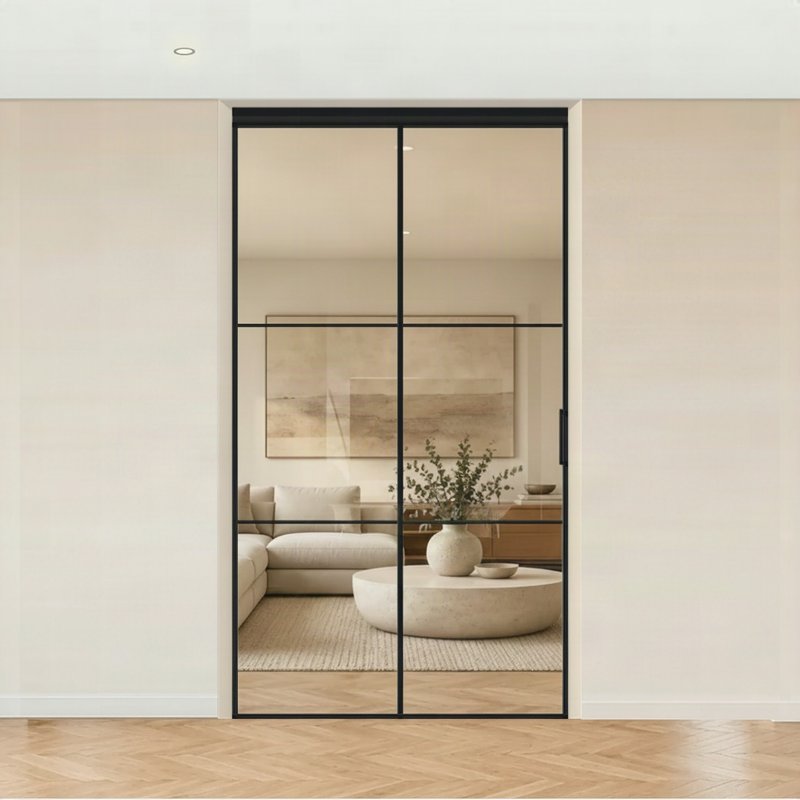

Раздвижная перегородка внутри проёма, 2 створки

Проём 1575 × 2872 мм, схема «Две створки, 2 трека», профиль чёрный, стекло М1 прозрачное. Цена этой конфигурации — от 140 592 ₽.
Скачать GLB (0,4 МБ) · Скачать ZIP-комплект: GLB, FBX, OBJ, DAE, IFC4, DXF, SVG-схемы, PDF профилей (7,0 МБ)

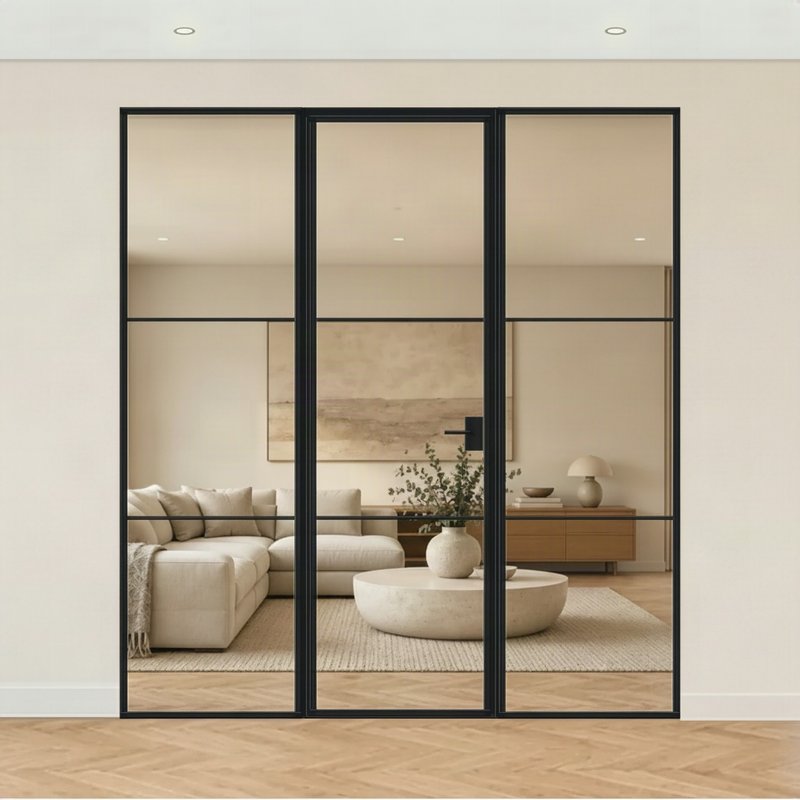

Стационарная перегородка с распашной дверью

Проём 2472 × 2700 мм, схема «Дверь в составе стационарной», профиль чёрный, стекло М1 прозрачное. Цена этой конфигурации — от 226 280 ₽.
Скачать GLB (0,1 МБ) · Скачать ZIP-комплект: GLB, FBX, OBJ, DAE, IFC4, DXF, SVG-схемы, PDF профилей (4,1 МБ)
Раздвижная перегородка в пенал

Проём 775 × 2800 мм, схема «Одна створка в пенал», профиль чёрный, стекло М1 прозрачное. Цена этой конфигурации — от 126 000 ₽.
Скачать GLB (0,0 МБ) · Скачать ZIP-комплект: GLB, FBX, OBJ, DAE, IFC4, DXF, SVG-схемы, PDF профилей (3,5 МБ)
Каскадная перегородка 2+1, 3 трека

Проём 2350 × 2875 мм, схема «Каскад 2+1, 3 трека», профиль чёрный, стекло М1 прозрачное. Цена этой конфигурации — от 221 443 ₽.
Скачать GLB (0,6 МБ) · Скачать ZIP-комплект: GLB, FBX, OBJ, DAE, IFC4, DXF, SVG-схемы, PDF профилей (8,8 МБ)
В ZIP перегородки: GLB, FBX, OBJ + MTL, DAE, IFC4, DXF, четыре SVG-схемы (фасад и план, закрыто/открыто), PDF сечений профилей и чек-лист монтажа, configuration.json и materials.json, README-RU, лицензия. Начало координат — левый нижний угол проёма; модель в закрытом положении, без стены и пола. Любая другая конфигурация — на страницах раздела:
- Все перегородки и конструктор — выбор системы и расчёт;
- раздвижные перегородки · перегородки в пенал · стеклянные · с распашной дверью · с каскадным открыванием · офисные · лофт;
- для зонирования: общий раздел, между кухней и гостиной, в студии, в спальне, для гардеробной.
На каждой из этих страниц один и тот же конструктор: собрали перегородку — скачали ZIP — получили цену. Цена и файлы относятся к одной и той же конфигурации, поэтому спецификацию и визуализацию можно делать из одного архива.
Все конфигурации перегородок: 318 готовых комплектов
Кроме шести эталонов выше, выложены готовые 3D-комплекты по всей линейке: обе серии (стеклянные LOFT и перегородки из дверных полотен), все 18 схем открывания, четыре цвета профиля, все рисунки и все виды стекла. У каждой конфигурации — GLB, ZIP (GLB, FBX, OBJ, DAE, IFC4, DXF, SVG-схемы), цена из того же расчётчика, что на сайте, и ссылка, которая открывает именно её в конструкторе — там можно поменять размер, RAL-цвет или стекло и скачать свой вариант. Машиночитаемый список всех 318 конфигураций с кодами, ценами и адресами файлов — partitions-index.json.
Стеклянные перегородки LOFT — схема × цвет профиля (стекло М1 прозрачное, рисунок LOFT 2)
| Система и схема | Чёрный | Белый | Золото | Медная бронза |
|---|---|---|---|---|
| Вдоль стены: Одна створка, 1 трек | 83 124 ₽ GLB · ZIP | 91 124 ₽ GLB · ZIP | 93 124 ₽ GLB · ZIP | 93 124 ₽ GLB · ZIP |
| Вдоль стены: Синхро: две створки, 1 трек | 159 446 ₽ GLB · ZIP | 175 446 ₽ GLB · ZIP | 179 446 ₽ GLB · ZIP | 179 446 ₽ GLB · ZIP |
| Вдоль стены: Телескоп: две створки, 2 трека | 154 561 ₽ GLB · ZIP | 170 561 ₽ GLB · ZIP | 174 561 ₽ GLB · ZIP | 174 561 ₽ GLB · ZIP |
| Вдоль стены: Телескоп: три створки, 3 трека | 236 459 ₽ GLB · ZIP | 260 459 ₽ GLB · ZIP | 266 459 ₽ GLB · ZIP | 266 459 ₽ GLB · ZIP |
| Вдоль стены: Синхро: четыре створки, 2 трека | 306 737 ₽ GLB · ZIP | 338 737 ₽ GLB · ZIP | 346 737 ₽ GLB · ZIP | 346 737 ₽ GLB · ZIP |
| Внутри проёма: Две створки, 2 трека | 136 423 ₽ GLB · ZIP | 152 423 ₽ GLB · ZIP | 156 423 ₽ GLB · ZIP | 156 423 ₽ GLB · ZIP |
| Внутри проёма: Три створки, 2 трека | 198 824 ₽ GLB · ZIP | 222 824 ₽ GLB · ZIP | 228 824 ₽ GLB · ZIP | 228 824 ₽ GLB · ZIP |
| Внутри проёма: Синхро: четыре створки, 2 трека | 279 277 ₽ GLB · ZIP | 311 277 ₽ GLB · ZIP | 319 277 ₽ GLB · ZIP | 319 277 ₽ GLB · ZIP |
| В пенал: Одна створка в пенал | 126 000 ₽ GLB · ZIP | 126 000 ₽ GLB · ZIP | 126 000 ₽ GLB · ZIP | 126 000 ₽ GLB · ZIP |
| В пенал: Две створки в пеналы с двух сторон | 249 000 ₽ GLB · ZIP | 249 000 ₽ GLB · ZIP | 249 000 ₽ GLB · ZIP | 249 000 ₽ GLB · ZIP |
| Каскадная: Каскад 2+1, 3 трека | 215 858 ₽ GLB · ZIP | 239 858 ₽ GLB · ZIP | 245 858 ₽ GLB · ZIP | 245 858 ₽ GLB · ZIP |
| Каскадная: Каскад 3+1, 4 трека | 301 264 ₽ GLB · ZIP | 333 264 ₽ GLB · ZIP | 341 264 ₽ GLB · ZIP | 341 264 ₽ GLB · ZIP |
| Распашная: Одна створка, видимый короб | 88 330 ₽ GLB · ZIP | 88 330 ₽ GLB · ZIP | 88 330 ₽ GLB · ZIP | 88 330 ₽ GLB · ZIP |
| Распашная: Две створки, видимый короб | 154 500 ₽ GLB · ZIP | 154 500 ₽ GLB · ZIP | 154 500 ₽ GLB · ZIP | 154 500 ₽ GLB · ZIP |
| Распашная: Одна створка, скрытый короб | 89 751 ₽ GLB · ZIP | 97 751 ₽ GLB · ZIP | 99 751 ₽ GLB · ZIP | 99 751 ₽ GLB · ZIP |
| Распашная: Две створки, скрытый короб | 164 056 ₽ GLB · ZIP | 180 056 ₽ GLB · ZIP | 184 056 ₽ GLB · ZIP | 184 056 ₽ GLB · ZIP |
| Распашная: Дверь в составе стационарной | 226 280 ₽ GLB · ZIP | 226 280 ₽ GLB · ZIP | 226 280 ₽ GLB · ZIP | 226 280 ₽ GLB · ZIP |
| Распашная: Распашная двустворчатая в составе стационарной | 297 360 ₽ GLB · ZIP | 297 360 ₽ GLB · ZIP | 297 360 ₽ GLB · ZIP | 297 360 ₽ GLB · ZIP |
Те же схемы и цвета с матовым стеклом (сатин) и графитом — в partitions-index.json (коды вида loft-<схема>-<цвет>-satin|graphite).
Рисунки LOFT (раскладка молдингов)
- LOFT 1 — 157 462 ₽: GLB · ZIP
- LOFT 2 — 159 446 ₽: GLB · ZIP
- LOFT 3 — 160 438 ₽: GLB · ZIP
- LOFT 4 — 161 430 ₽: GLB · ZIP
- LOFT 5 — 164 035 ₽: GLB · ZIP
- LOFT 6 — 162 422 ₽: GLB · ZIP
- LOFT 7 — 214 000 ₽: GLB · ZIP
- LOFT 8 — 218 613 ₽: GLB · ZIP
- LOFT 9 — 158 454 ₽: GLB · ZIP
- LOFT 10 — 161 059 ₽: GLB · ZIP
- LOFT 11 — 163 043 ₽: GLB · ZIP
- LOFT 12 — 159 446 ₽: GLB · ZIP
- LOFT 13 — 166 019 ₽: GLB · ZIP
Все виды стекла (схема «Синхро, две створки», чёрный профиль)
- М1 + голубая плёнка — по запросу: GLB · ZIP
- М1 + покраска в чёрный — 212 573 ₽: GLB · ZIP
- Осветлённое прозрачное — 181 759 ₽: GLB · ZIP
- Осветлённое сатин — 188 135 ₽: GLB · ZIP
- Бронза прозрачное — 172 196 ₽: GLB · ZIP
- Бронза сатин — 189 197 ₽: GLB · ZIP
- Графит сатин — 189 197 ₽: GLB · ZIP
- Дарк грей прозрачное — 214 698 ₽: GLB · ZIP
- Стопсол М1 — 176 447 ₽: GLB · ZIP
- Стопсол бронза — 201 948 ₽: GLB · ZIP
- 6 мм — 240 200 ₽: GLB · ZIP
- Moru осветлённое, матовое — 256 138 ₽: GLB · ZIP
- Moru титан серое, прозрачное — 240 200 ₽: GLB · ZIP
- Moru титан серое, матовое — 256 138 ₽: GLB · ZIP
- Moru титан бронза, прозрачное — 217 886 ₽: GLB · ZIP
- Estriado прозрачное — 227 024 ₽: GLB · ZIP
- Estriado матовое — 227 024 ₽: GLB · ZIP
- Кафедрал прозрачное — 239 137 ₽: GLB · ZIP
- Триплекс с тканью GR1710 — 265 701 ₽: GLB · ZIP
- Триплекс с тканью GR1712 — 265 701 ₽: GLB · ZIP
- Триплекс с тканью GR4420 — 265 701 ₽: GLB · ZIP
- Триплекс с тканью DK 5-43 — 265 701 ₽: GLB · ZIP
- Зеркало осветлённое — 189 197 ₽: GLB · ZIP
- Зеркало бронза — 180 697 ₽: GLB · ZIP
- Зеркало графит — 180 697 ₽: GLB · ZIP
- Зеркало М1 триплекс 3+3 — 223 199 ₽: GLB · ZIP
- 5 мм — 217 886 ₽: GLB · ZIP
- 4 мм — 193 447 ₽: GLB · ZIP
Перегородки из дверных полотен — схема × отделка
Цена таких перегородок считается менеджером под проект, поэтому в таблице — файлы и ссылка в конструктор; отделки: под покраску, шпон, эмаль; ещё HPL, EGGER, бамбук, гибкий мрамор и рисунки (фрезеровка, зеркало, стеклянная вставка) — в partitions-index.json.
| Система и схема | Под покраску | Шпон | Эмаль |
|---|---|---|---|
| Вдоль стены: Одна створка, 1 трек | GLB · ZIP | GLB · ZIP | GLB · ZIP |
| Вдоль стены: Синхро: две створки, 1 трек | GLB · ZIP | GLB · ZIP | GLB · ZIP |
| Вдоль стены: Телескоп: две створки, 2 трека | GLB · ZIP | GLB · ZIP | GLB · ZIP |
| Вдоль стены: Телескоп: три створки, 3 трека | GLB · ZIP | GLB · ZIP | GLB · ZIP |
| Вдоль стены: Синхро: четыре створки, 2 трека | GLB · ZIP | GLB · ZIP | GLB · ZIP |
| Внутри проёма: Две створки, 2 трека | GLB · ZIP | GLB · ZIP | GLB · ZIP |
| Внутри проёма: Три створки, 2 трека | GLB · ZIP | GLB · ZIP | GLB · ZIP |
| Внутри проёма: Синхро: четыре створки, 2 трека | GLB · ZIP | GLB · ZIP | GLB · ZIP |
| В пенал: Одна створка в пенал | GLB · ZIP | GLB · ZIP | GLB · ZIP |
| В пенал: Две створки в пеналы с двух сторон | GLB · ZIP | GLB · ZIP | GLB · ZIP |
| Каскадная: Каскад 2+1, 3 трека | GLB · ZIP | GLB · ZIP | GLB · ZIP |
| Каскадная: Каскад 3+1, 4 трека | GLB · ZIP | GLB · ZIP | GLB · ZIP |
| Распашная: Одна створка, видимый короб | GLB · ZIP | GLB · ZIP | GLB · ZIP |
| Распашная: Две створки, видимый короб | GLB · ZIP | GLB · ZIP | GLB · ZIP |
| Распашная: Одна створка, скрытый короб | GLB · ZIP | GLB · ZIP | GLB · ZIP |
| Распашная: Две створки, скрытый короб | GLB · ZIP | GLB · ZIP | GLB · ZIP |
| Распашная: Дверь в составе стационарной | GLB · ZIP | GLB · ZIP | GLB · ZIP |
| Распашная: Распашная двустворчатая в составе стационарной | GLB · ZIP | GLB · ZIP | GLB · ZIP |
Для ИИ-агентов: любую другую перегородку можно посчитать без браузера — POST https://invisible-doors.ru/partition-configurator/api/partitions/v1/evaluate с конфигурацией (коды схем, рисунков, цветов и стёкол — в partitions-index.json, раздел catalog; пример тела — howToForAgents.exampleConfiguration). Ответ содержит цену (quote.totalMinor, в копейках) и список того, что уточняется на замере.
Чертежи: DXF, DWG и узлы примыкания
В каждом ZIP-комплекте двери лежит opening.dxf — чертёж проёма под скрытый короб с размерами под штукатурку; он открывается в AutoCAD, nanoCAD, Archicad и Revit как обычный DWG/DXF. Узлы примыкания скрытой двери к стене, полу и теневому плинтусу в DWG и PDF высылает инженер под конкретный проект — запрос на странице чертежи скрытых дверей DWG. Для перегородок чертежи (DXF + SVG-схемы с размерами) входят в ZIP конструктора.
Под какую программу какой формат
- 3ds Max, Corona, V-Ray — FBX (единицы мм, группы и оси сохранены) или OBJ + MTL; текстуры из папки textures.
- SketchUp — DAE (Collada) или GLB (SketchUp 2023+ импортирует glTF напрямую).
- Archicad — IFC4 (объект приходит как дверной блок с отдельными частями) или DAE; чертёж проёма — DXF.
- Revit — IFC4 через «Открыть/Связать IFC»; родного RFA-семейства пока нет, IFC даёт геометрию и материалы, параметры проёма — из DXF и configuration.json.
- Renga, Tekla, BIM-проверка — IFC4 (Z вверх, метры).
- Blender — GLB одним файлом с материалами и анимацией OpenClose; в ZIP есть скрипт blender-import.py.
- Cinema 4D, Maya, Unreal, Unity, Twinmotion, D5, Lumion — FBX или GLB.
- Веб и презентации — GLB открывается в любом онлайн-просмотрщике glTF, в PowerPoint 3D и в AR на телефоне.
Как пользоваться моделями
- Для визуализации берите GLB: он уже с материалами и весит меньше. Отделку (шпон, эмаль, зеркало, плитку) меняйте на свою — отделка полотна задана отдельным материалом, описание есть в materials.json.
- Для рабочих чертежей и BIM берите ZIP: там IFC4 для Archicad и Revit и DXF проёма с размерами под штукатурку.
- Для спецификации — ссылка на карточку модели даёт актуальные характеристики, цены и сроки; файл при этом остаётся прежним.
- Для нестандартного размера — конструктор, он отдаёт файл ровно под ваш проём.
Вопросы и ответы
Можно ли скачать 3D-модель скрытой двери бесплатно? Да: 17 моделей на этой странице — бесплатно и без регистрации, в GLB и в ZIP со всеми форматами.
Есть ли чертежи скрытых дверей в DWG? В комплекте — DXF проёма (читается как DWG в любой САПР). Узлы примыкания в DWG/PDF высылает инженер под проект.
Есть ли модели для Revit и Archicad? Да, через IFC4 в каждом ZIP. Отдельного RFA-семейства Revit пока нет.
Какой размер у эталонной модели и можно ли другой? Эталон — 800 × 2000 мм. Любой другой размер (ширина 600–900, высота до 3500 мм) и отделка под каждую сторону — в конструкторе, файл выгружается сразу.
Можно ли сделать дверь шпон с двух сторон или зеркало с одной стороны? Да, в конструкторе отделка выбирается отдельно для лицевой и обратной стороны, цена считается сразу.
Где 3D-модели перегородок? Шесть эталонных комплектов (по системе открывания) — в разделе «Перегородки» этой статьи, бесплатно. Под свой проём — на страницах раздела перегородок: собираете конфигурацию — скачиваете ZIP с GLB, FBX, OBJ, DAE, IFC4, DXF и SVG.
Как обращаться к файлам программно? Через index.json — там все модели, параметры, отделки, ручки и адреса файлов — или по постоянным адресам вида /upload/3d-models/<модель>/invisible-doors-<модель>-800x2000.glb; список всех моделей — на этой странице и в её Markdown-версии /stati/612531.md.
Условия использования
Модели можно использовать в коммерческих и учебных проектах, рендерах, презентациях заказчику и рабочей документации без ограничений и без указания авторства. Перепродавать файлы как самостоятельный продукт нельзя. Адреса файлов постоянные: если мы обновим модель, новая версия появится по тому же адресу. Полный текст лицензии ID-Open-3D 1.0 — LICENSE-RU.txt.
Полный раздел для дизайнеров — материалы, 3D-модели и чертежи. Партнёрская программа для дизайнеров и архитекторов — на странице «Партнёрам». Если нужна модель двери, которой здесь нет, или помощь с импортом — напишите нам, подготовим.
